QD580數控工具磨床

數控工具磨床

2020-11-16 16:11:03

QD580是一款性能優良的刀具磨削中心，適用于生產或修磨銑削類刀具、鉆削類刀具、成形刀具等。

機床重量：5T
數控系統：新代
加工直徑：200mm (max)
磨削長度：200mm (max)
加工槽深：20mm (max)
機床功率：28KW
外觀尺寸：2300x1600x2400mm

下載產品手冊 →

產品亮點

主要參數

機床簡介

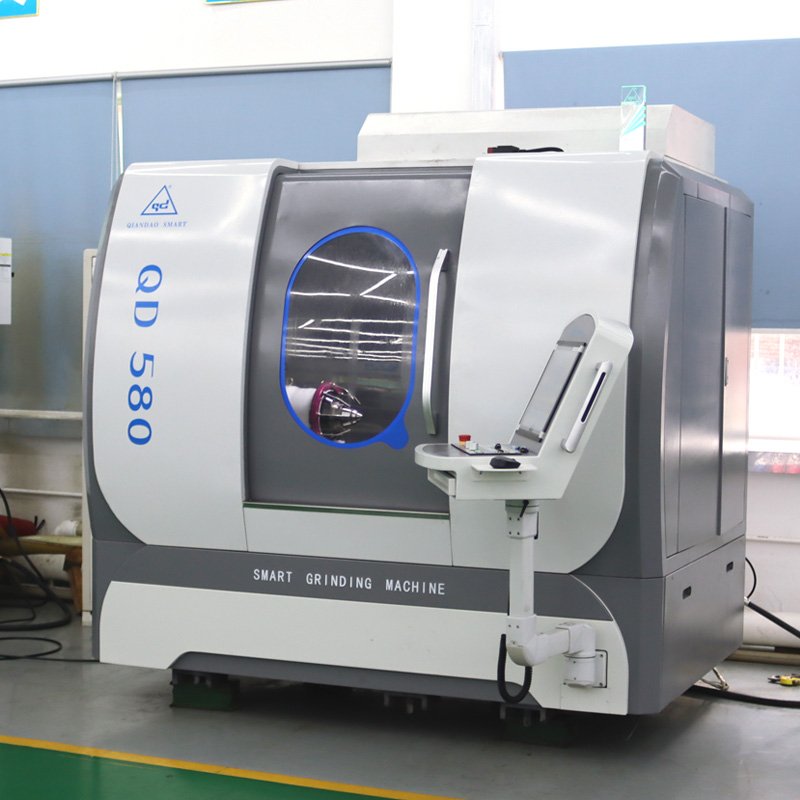

QD580五軸數控工具磨床是一款性能優良的刀具磨削中心，適用于生產或修磨銑削類刀具、鉆削類刀具、成形刀具等。

1.機床外觀大氣、靈動，人機界面友好，采用天然大理石構件，機床穩定性好。

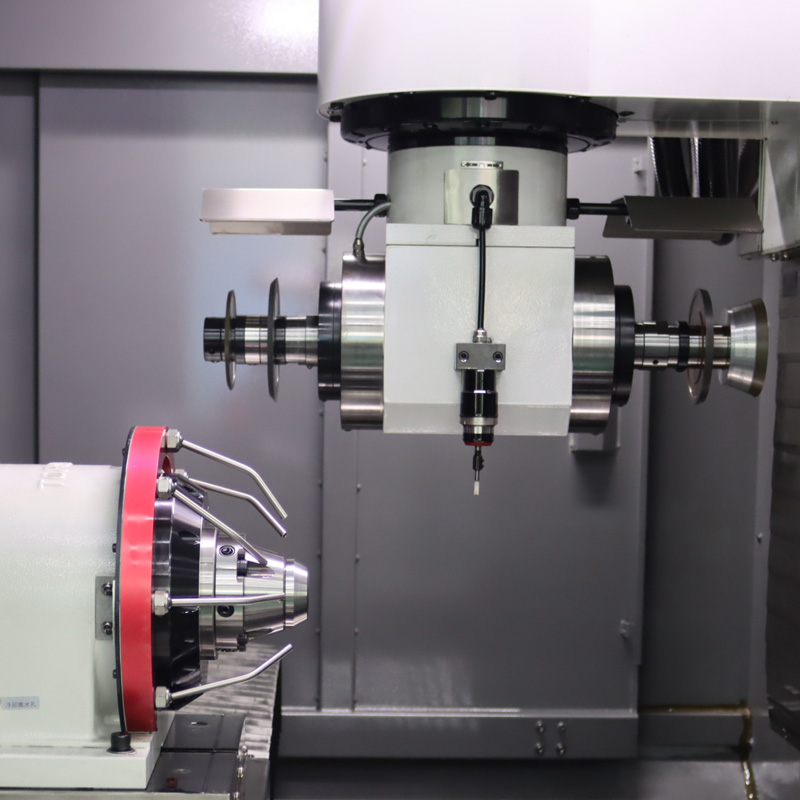

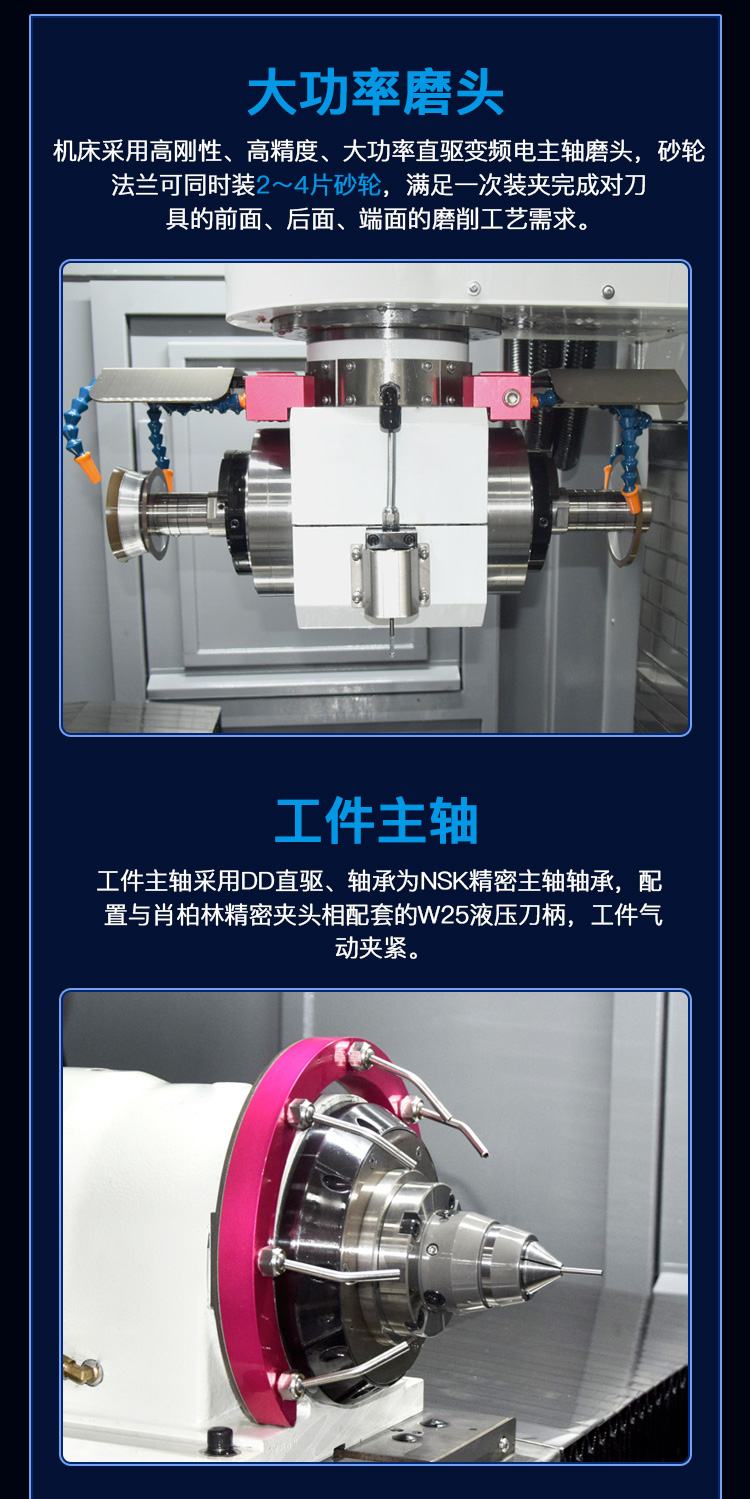

2.機床采用高剛性、高精度、大功率(18KW)直驅變頻電主軸磨頭，砂輪法蘭可同時裝2～4片砂輪，滿足一次裝夾完成對刀具的前面、后面、端面的磨削工藝需求。

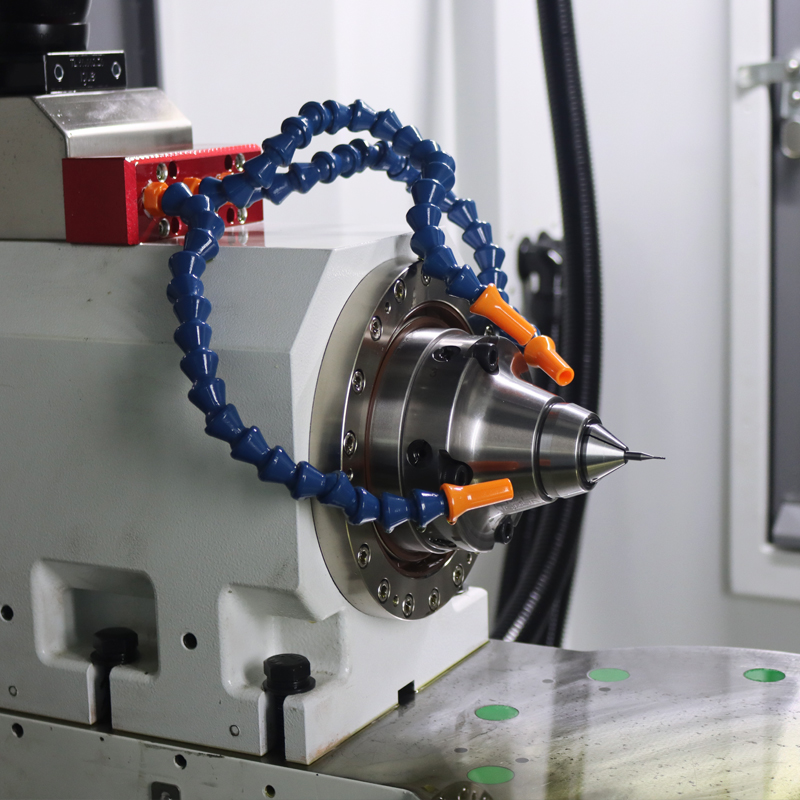

3.工件主軸采用dd直驅、軸承為NSK精密主軸軸承，配置與肖柏林精密夾頭相配套的W25精密筒夾，工件氣動夾緊。

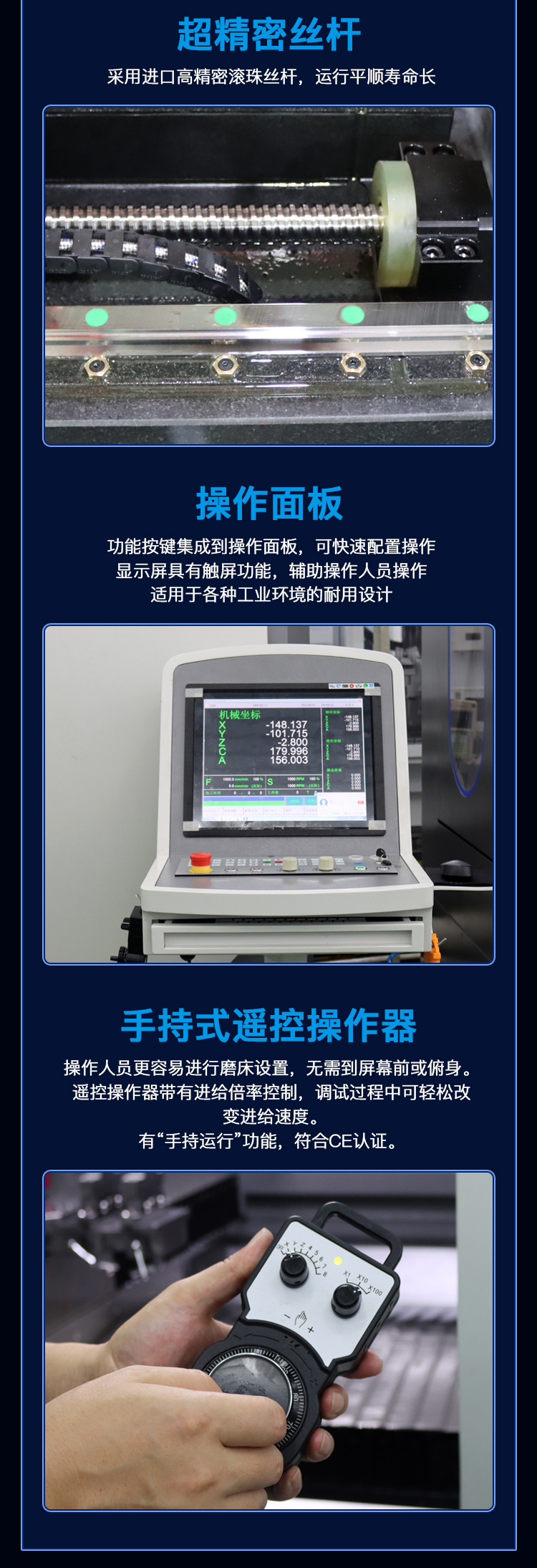

4.機床采用新代五軸聯動控制系統及日本安川伺服單元、采用英國雷尼紹LP2DD精密測頭、上銀精密滾動線軌及滾珠絲杠、德國海德漢編碼器、，同時為更好確保加工刀具的尺寸精度，機床旋轉軸實行雙DD直驅全閉環控制，確保了機床的優越性能和工作精度。
5.機床采用全封閉外觀(正面活動拉門、右側及后面設有維修門)、手持電子手輪、專用啟停按鈕及腳踩開關、配置自動冷卻系統及冷卻液過濾油箱、配置自動潤滑裝置及吸霧接口、報警蜂鳴器、配置電器箱冷卻空調，使機床的操作、保養、維護變動簡單方便。

主要參數

數控系統	新代210MA-5E	雄克夾頭夾緊工件范圍	6~32mm
加工刀具直徑	Φ3~32mm 盤類刀具≤Φ200 mm	磨頭擺動最高轉速(C軸)	30rpm
磨削最大工件長度	230mm	C軸旋轉范圍	320°（+225°~-95°）
最大加工工件槽深	20mm	工件主軸中心高	135mm
最大工件重量	20Kg	工件主軸徑向跳動	≤0.005mm
磨頭最大功率(直驅電主軸)	24KW	磨頭主軸徑向跳動	≤0.005mm
砂輪尺寸(CBN/金剛石)	Φ50～Φ200mm	氣缸夾緊力調整范圍	800-1000kg
磨頭主軸轉速(變頻調速)	1000-6000rpm	直線軸分辨率	0.00lmm
磨頭垂直升降行程(Y軸)	350(-100～250)mm	旋轉軸分辨率	0.00l°
工作臺行程X軸/Y軸/Z軸	X：520 / Y：540 / Z：350	冷卻工件流量	60~80L/min
直線軸快速移動速度	15m/min	冷卻工件油壓	0.5~0.6MP
工件主軸轉速(A軸)	200rpm	電源	AC 380V 50HZ 三相
A軸旋轉范圍	∞	機床總功率	32KW
A軸主軸孔錐度	BT50	機床外形尺寸	2300×1750×2230mm
氣動夾緊工件范圍	3~20mm	機床重量(約)	5T
